Transformateur Radiateur: Le héros méconnu qui maintient votre transformateur en vie

Quand un transformateur tombe en panne, le problème est souvent la chaleur

De nombreux acheteurs passent des semaines à comparer les marques de transformateurs, matériaux d'enroulement, et classes d'isolation. Pourtant, l’un des éléments les plus critiques est souvent négligé: le Transformateur Radiateur.

Un transformateur peut fonctionner pendant des décennies, mais seulement si sa température reste sous contrôle. Une chaleur excessive accélère le vieillissement de l’isolation, réduit l'efficacité, augmente les coûts de maintenance, et peut éventuellement conduire à un échec catastrophique.

C’est là que le radiateur transformateur devient indispensable.

Considérez-le comme le “circuit de refroidissement” d'un transformateur de puissance. Sans dissipation thermique efficace, même le transformateur de la plus haute qualité ne peut pas fournir des performances fiables à long terme.

Qu'est-ce qu'un radiateur transformateur?

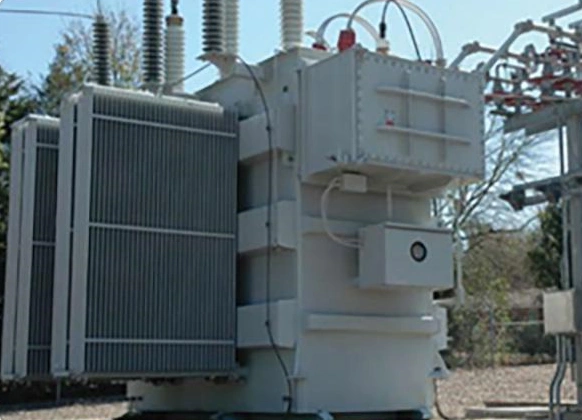

UN Transformateur Radiateur est un composant de refroidissement installé sur les transformateurs immergés dans l'huile. Son objectif est de transférer la chaleur de l’huile du transformateur vers l’air ambiant..

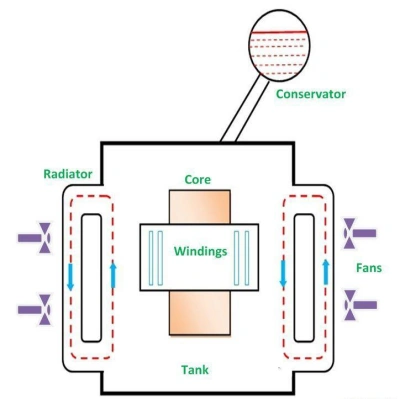

Le principe de fonctionnement est simple:

1. La charge du transformateur génère de la chaleur.
2. L'huile isolante absorbe la chaleur.
3. De l'huile chaude s'écoule dans les panneaux de radiateur.
4. La chaleur est libérée dans l'atmosphère.
5. L'huile refroidie retourne au réservoir du transformateur.

Cette circulation continue maintient le transformateur dans des limites de température sûres..

Pourquoi les radiateurs à transformateur sont importants

1. Prolonger la durée de vie du transformateur

L'expérience de l'industrie montre que la durée de vie de l'isolation diminue considérablement lorsque la température de fonctionnement dépasse la limite conçue..

Un radiateur bien conçu aide à maintenir des températures de fonctionnement optimales, prolonger la durée de vie du transformateur et réduire les coûts de remplacement.

2. Améliorer la fiabilité opérationnelle

Utilitaires, sous-stations, fermes solaires, et les installations industrielles ne peuvent pas se permettre des pannes inattendues.

Un système de refroidissement efficace réduit le stress thermique et minimise le risque de panne du transformateur.

3. Supporte des charges plus élevées

À mesure que la demande de puissance augmente, les transformateurs fonctionnent souvent à proximité de leur capacité nominale.

Les systèmes de radiateurs hautes performances permettent aux transformateurs de gérer de lourdes charges de manière plus sûre.

Types de radiateurs transformateurs

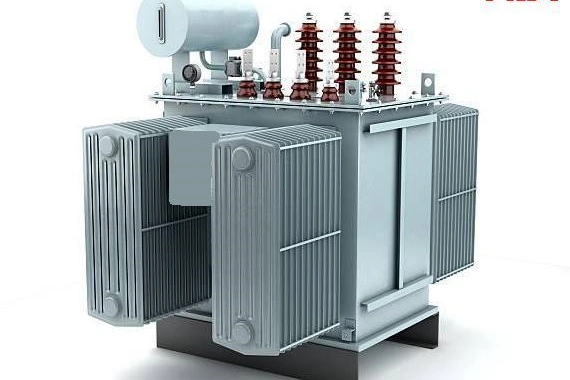

Panneaux de radiateur amovibles

Ce sont les plus courants dans les transformateurs de moyenne et grande puissance..

Avantages:

• Transport facile
• Entretien pratique
• Remplacement flexible

Radiateurs soudés

Radiateurs soudés en permanence à la cuve du transformateur.

Avantages:

• Risque de fuite réduit
• Conception compacte
• Travaux d'installation réduits

Refroidissement des réservoirs en carton ondulé

Au lieu de radiateurs séparés, la paroi du réservoir du transformateur elle-même fait office de surface de refroidissement.

Couramment utilisé pour:

• Petits transformateurs de distribution
• Transformateurs montés sur poteau
• Sous-stations compactes

5 Facteurs clés que les acheteurs devraient vérifier

1. Capacité de refroidissement

Le radiateur doit correspondre aux exigences thermiques du transformateur.

Vérifiez toujours:

• Capacité du transformateur (kVA/TVA)
• Perte de chaleur totale
• Température ambiante
• Altitude

Un radiateur conçu pour un climat doux peut ne pas fonctionner correctement dans des conditions désertiques.

2. Qualité des matériaux

La plupart des radiateurs à transformateur sont fabriqués à partir de:

• Acier laminé à froid de haute qualité
• Acier au carbone
• Acier résistant à la corrosion

L'acier de qualité supérieure améliore la durabilité et les performances thermiques.

3. Test de pression

Un radiateur fiable doit subir:

• Test de pression atmosphérique
• Essais sous vide
• Test de fuite

Une mauvaise qualité de soudage peut entraîner des fuites d'huile, l'une des pannes de terrain les plus courantes.

4. Traitement de surface

Pour des projets en Afrique, le Moyen-Orient, Asie du Sud-Est, et régions côtières, la protection anticorrosion est essentielle.

Les options courantes incluent:

• Revêtement en poudre
• Sablage
• Galvanisation à chaud
• Revêtement époxy

Un revêtement de qualité peut prolonger considérablement la durée de vie.

5. Conception de connexion

Vérifier la compatibilité avec:

• Taille de bride
• Distance centrale
• Vannes papillon
• Conception du réservoir du transformateur

Même un radiateur de haute qualité devient inutile si les dimensions ne correspondent pas au transformateur.

Problèmes courants auxquels les acheteurs sont confrontés

Fuite d'huile

Habituellement causé par:

• Mauvaise soudure
• Joints endommagés
• Installation incorrecte

Refroidissement insuffisant

Souvent lié à:

• Zone de radiateur sous-dimensionnée
• Mauvaise circulation de l'huile
• Températures ambiantes élevées

Corrosion

Commun dans:

• Zones côtières
• Environnements humides
• Usines chimiques

Un revêtement et un entretien appropriés sont essentiels.

Comment sélectionner un fournisseur fiable de radiateurs à transformateur

Avant de passer une commande, demander au fournisseur:

✔ Pouvez-vous fournir des rapports de tests de pression?

✔ Quelle épaisseur d'acier est utilisée?

✔ Quel procédé de revêtement est disponible?

✔ Prenez-vous en charge les dimensions personnalisées?

✔ Pouvez-vous faire correspondre les conceptions de transformateurs existantes?

✔ Quels marchés internationaux avez-vous approvisionnés?

Un fabricant professionnel devrait être en mesure de répondre immédiatement à ces questions.

La demande mondiale croissante de radiateurs à transformateur

Plusieurs tendances du marché stimulent la demande:

• Projets de modernisation du réseau
• Installations d'énergies renouvelables
• Centrales solaires
• Parcs éoliens
• Expansion industrielle
• Programmes de remise à neuf des transformateurs

De nombreux services publics préfèrent remplacer les radiateurs plutôt que d'acheter des transformateurs entièrement neufs., créer une grande opportunité sur le marché secondaire.
