Nei moderni sistemi di trasmissione e distribuzione di energia, boccole del trasformatore sono componenti isolanti essenziali che garantiscono un collegamento elettrico sicuro e stabile tra gli avvolgimenti interni e i circuiti esterni. Nonostante le loro piccole dimensioni, svolgono un ruolo fondamentale nel mantenimento della sicurezza del trasformatore e dell'affidabilità del sistema.

Tuttavia, molti team di approvvigionamento e appaltatori EPC spesso si concentrano sulle specifiche del trasformatore trascurando la qualità e la compatibilità delle boccole. Ciò può portare a problemi seri come il guasto dell'isolamento, surriscaldamento, perdita di olio, o interruzioni impreviste del sistema.

Questa guida fornisce una panoramica completa delle boccole dei trasformatori, compresi i tipi, criteri tecnici di selezione, fallimenti comuni, e suggerimenti sull'approvvigionamento: ti aiutano a prendere decisioni più sicure ed economicamente vantaggiose per i tuoi progetti energetici.

Sommario

1. Cosa sono le boccole del trasformatore?
2. Principali tipi di boccole per trasformatori
3. Parametri tecnici chiave per la selezione
4. Guasti e rischi comuni
5. Tabella comparativa dei tipi di boccole
6. Come scegliere un fornitore affidabile
7. Domande frequenti
8. Conclusione & Guida alla richiesta

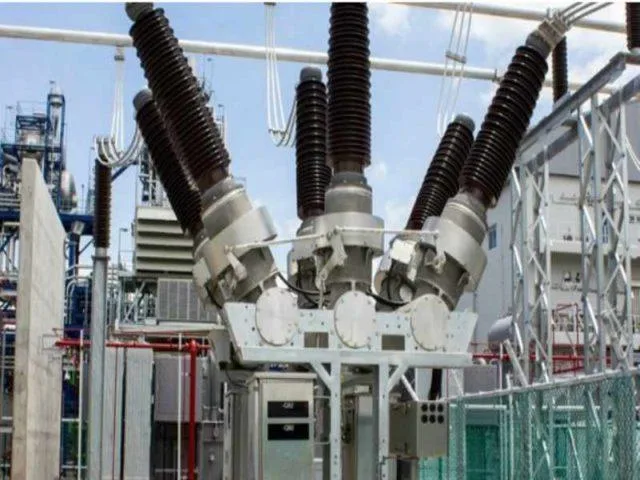

1. Cosa sono le boccole del trasformatore?

Le boccole del trasformatore sono dispositivi isolanti che consentono ai conduttori elettrici di passare in sicurezza attraverso vasche o barriere del trasformatore messe a terra senza causare guasti elettrici.

Fungono da interfaccia critica tra gli avvolgimenti interni del trasformatore e i sistemi di alimentazione esterni.

Funzioni chiave delle boccole del trasformatore

• Isolamento elettrico tra conduttori sotto tensione e parti messe a terra
• Supporto meccanico per conduttori ad alta tensione
• Trasmissione di corrente sicura
• Protezione contro stress ambientali come l'umidità, polvere, e inquinamento

Perché le boccole del trasformatore sono importanti

Anche se un trasformatore è progettato con nucleo e avvolgimenti di alta qualità, boccole di scarsa qualità possono comunque causare guasti al sistema. Sono uno dei componenti più sensibili e soggetti a guasti in un sistema di trasformatori di potenza.

2. Principali tipi di boccole per trasformatori

I passanti del trasformatore sono disponibili in diverse versioni a seconda del livello di tensione, ambiente, e requisiti dell'applicazione.

2.1 Carta impregnata di olio (OIP) Boccole

I passanti OIP sono una tecnologia tradizionale e ampiamente utilizzata nei sistemi di trasformatori ad alta tensione.

Vantaggi:

• Tecnologia matura e collaudata
• Elevata rigidità dielettrica
• Adatto per applicazioni ad alta tensione

Svantaggi:

• Richiede una manutenzione periodica
• Sensibile alla contaminazione da umidità

2.2 Carta impregnata di resina (RIP) Boccole

I manicotti RIP sono ampiamente utilizzati nelle moderne sottostazioni e nei sistemi di rete intelligente.

Vantaggi:

• Design esente da manutenzione
• Elevata sicurezza e affidabilità
• Ottima resistenza al fuoco

Svantaggi:

• Costo iniziale più elevato rispetto a OIP

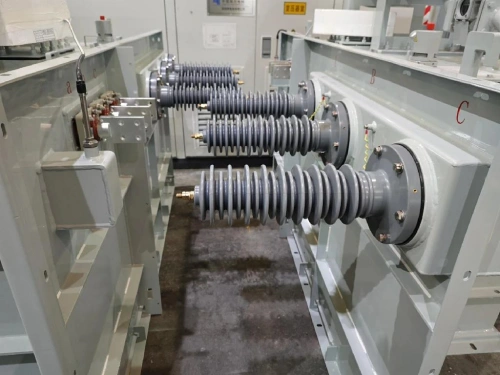

2.3 Boccole in porcellana e composito

Boccole in porcellana

• Struttura tradizionale
• Elevata resistenza meccanica
• Pesante e più difficile da installare

Boccole composite

• Design leggero
• Elevata resistenza all'inquinamento
• Trasporto e installazione più facili

3. Parametri tecnici chiave per la selezione

La scelta della giusta boccola del trasformatore richiede un'attenta valutazione di molteplici fattori tecnici.

3.1 Tensione nominale

I livelli di tensione comuni includono:

• 11kV
• 33kV
• 66kV
• 132kV e superiori

Una selezione errata della tensione può provocare la rottura dell'isolamento e il guasto del sistema.

3.2 Valutazione attuale

Le boccole devono supportare il funzionamento a corrente continua senza surriscaldarsi.

Le valutazioni attuali tipiche includono:

• 630UN
• 1250UN
• 2000UN
• 3150UN

3.3 Condizioni ambientali

I fattori ambientali influiscono in modo significativo sulle prestazioni delle boccole:

• Alta umidità
• Temperature estreme
• Contaminazione del sale costiero
• Inquinamento industriale
• Installazione ad alta quota

Una corretta selezione garantisce stabilità operativa a lungo termine.

4. Guasti comuni e rischi legati alle boccole di scarsa qualità

Boccole di bassa qualità o selezionate in modo errato possono comportare gravi rischi operativi.

4.1 Problemi di surriscaldamento

Causato da una progettazione inadeguata del conduttore o dal degrado dell'isolamento.

Conseguenze:

• Efficienza ridotta
• Invecchiamento accelerato dei materiali isolanti

4.2 Perdita di olio

Una tenuta non corretta o difetti strutturali possono causare perdite d'olio.

Conseguenze:

• Guasto all'isolamento
• Aumento dei costi di manutenzione
• Rischio ambientale

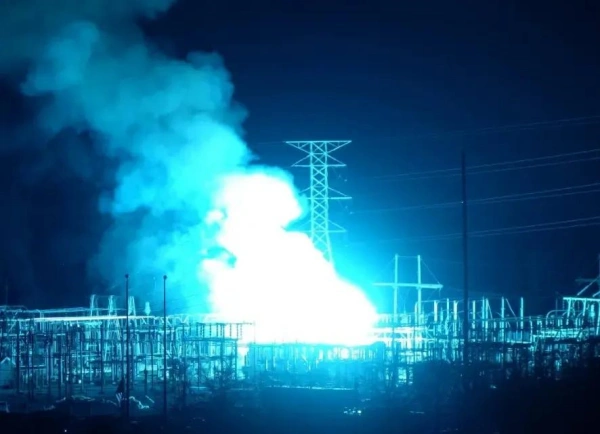

4.3 Errore di flashover

La contaminazione della superficie o la rottura dell'isolamento possono portare a eventi di flashover.

Conseguenze:

• Spegnimento del trasformatore
• Pericoli di incendio
• Instabilità del sistema energetico

5. Tabella comparativa dei tipi di boccole per trasformatori

6. Come scegliere un fornitore affidabile di boccole per trasformatori

Selezionare il fornitore giusto è fondamentale per garantire l'affidabilità del prodotto e prestazioni a lungo termine.

Criteri chiave di valutazione

• Conformità alla CEI / standard IEEE
• Test di fabbrica e capacità di controllo qualità
• Digitare i rapporti sui test e sui test di routine
• Esportare esperienza in progetti energetici globali
• Capacità di personalizzazione ingegneristica

Errore comune negli appalti

Molti acquirenti scelgono i fornitori solo in base al prezzo, ignorando:

• Affidabilità a lungo termine
• Prestazioni di isolamento
• Standard di certificazione
• Esperienza applicativa reale sul campo

7. Domande frequenti

Q1: Qual è la durata di servizio di una boccola del trasformatore?

La maggior parte delle boccole dei trasformatori ha una durata utile di 20 A 30 anni, a seconda delle condizioni operative e di manutenzione.

Q2: Quali sono le cause più comuni di fallimento?

Le cause più comuni includono l'ingresso di umidità, invecchiamento dell'isolamento, e contaminazione superficiale.

Q3: È possibile personalizzare le boccole del trasformatore?

SÌ. Livello di tensione, valutazione attuale, struttura, e la progettazione dell'installazione può essere personalizzata in base ai requisiti del progetto.

8. Conclusione & Guida alla richiesta

Le boccole del trasformatore sono piccoli componenti, ma svolgono un ruolo fondamentale nel garantire la sicurezza del trasformatore e l’affidabilità del sistema. Scegliere il tipo giusto in base al livello di tensione, ambiente, e i requisiti applicativi possono ridurre significativamente i rischi operativi e i costi di manutenzione.

Se stai acquistando boccole per trasformatori per progetti energetici, sottostazioni, o produzione di trasformatori, il supporto tecnico professionale può aiutarti a evitare costosi errori di selezione.

👉 Inviaci le tue specifiche tecniche per preventivo e supporto tecnico.

Informazioni sull'autore

Autore: Soleggiato Zhang
Attrezzatura del trasformatore & Specialista in sistemi energetici
Luoyang Datang EnergyTech Co., Ltd.

Specializzata nella produzione di trasformatori, commercio di esportazione, e trasmissione di potenza & soluzioni di apparecchiature di distribuzione.

Riferimenti

• CEI 60137: Boccole isolate per tensioni CA
• Standard IEEE per i trasformatori (Serie C57)
• Specifiche per l'approvvigionamento della rete elettrica dei servizi pubblici
• Rapporti di funzionamento e manutenzione sul campo
