Cara Memilih Geganti Buchholz yang Tepat untuk Transformer Rendam Minyak Anda

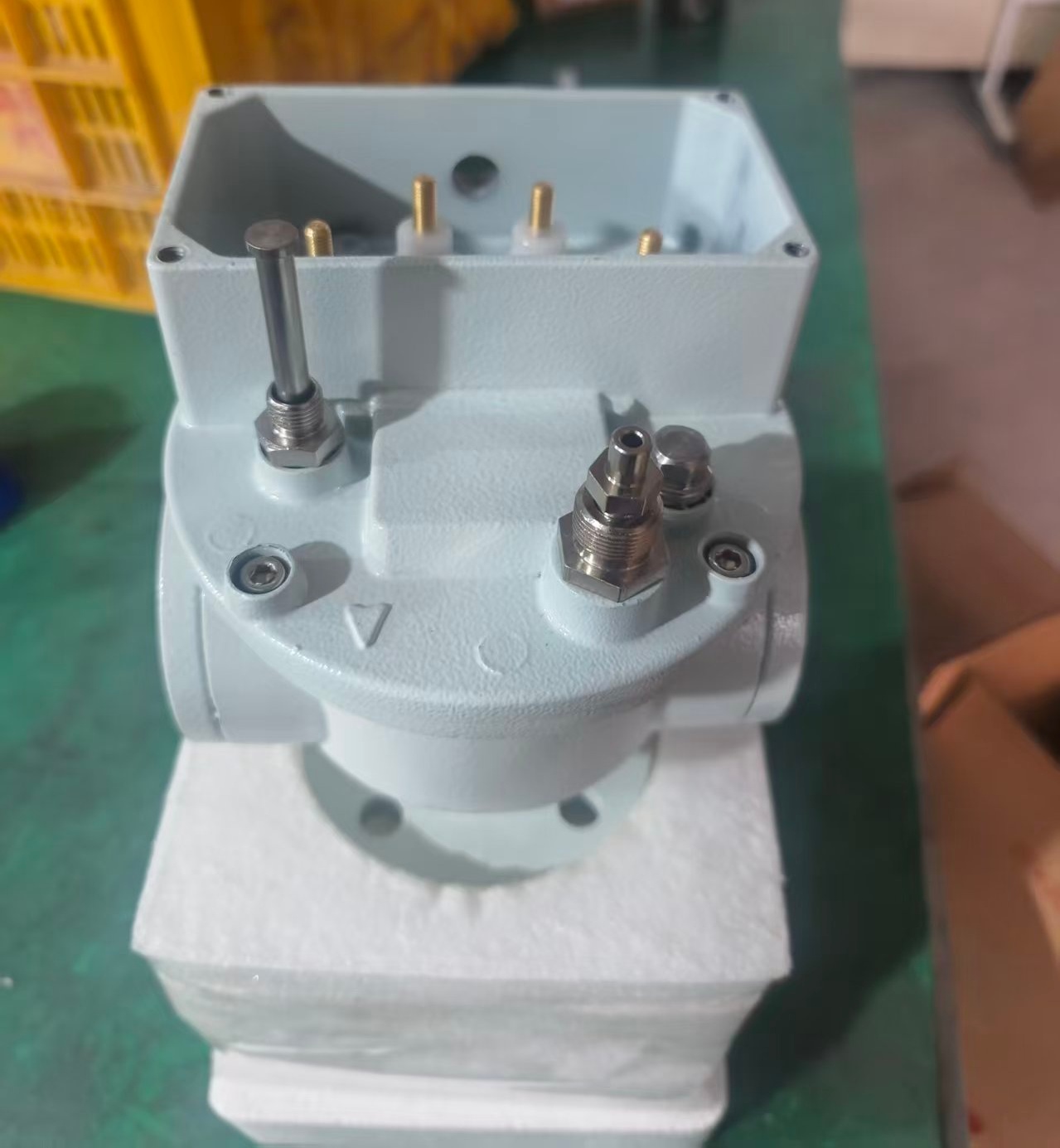

Apakah Geganti Buchholz dan Mengapa Pemilihan Penting?

Memilih geganti Buchholz yang betul untuk transformer tenggelam minyak memerlukan pemahaman fungsinya: mengesan pengumpulan gas dan lonjakan minyak yang disebabkan oleh kerosakan dalaman seperti kegagalan sesendal. Faktor utama termasuk isipadu minyak transformer, kelas voltan, penggera yang dikehendaki dan ambang perjalanan, dan keadaan persekitaran. Artikel ini merangkumi kriteria untuk memadankan geganti dengan reka bentuk pengubah khusus anda dan keperluan operasi.

Relay dipasang di dalam paip antara tangki pengubah dan konservator, bertindak balas terhadap pembentukan gas yang perlahan (kesalahan kecil) dan aliran minyak yang cepat (kesalahan besar). Pilihan yang tepat memastikan pengesanan kesalahan sensitif tanpa gangguan perjalanan dan pematuhan piawaian seperti IEC 60214 atau IEEE C57.12.00.

Oleh kerana tiada dua transformer adalah sama, pendekatan satu saiz untuk semua boleh menyebabkan kurang perlindungan atau penggera palsu. Bahagian berikut memperincikan parameter teknikal, konfigurasi fizikal, dan pertimbangan pemasangan untuk pemilihan yang betul.

Asas Geganti Buchholz: Cara Ia Berfungsi dan Apa yang Dilindungi

Geganti Buchholz ialah gas- dan peranti perlindungan tergerak minyak untuk transformer terendam minyak dengan a tangki konservator. Ia mempunyai dua set kenalan: satu untuk penggera (pengumpulan gas perlahan) dan satu untuk perjalanan (lonjakan minyak yang cepat). Relay mengumpul gas daripada kerosakan dalaman, membolehkan diagnosis isu seperti kerosakan penebat, teras terlalu panas, atau kerosakan penukar ketik.

Relay biasanya menggunakan mekanisme apungan atau baldi. Apabila isipadu gas mencapai tahap pratetap, apungan penggera jatuh dan menutup litar penggera. Lonjakan minyak secara tiba-tiba memaksa terapung perjalanan beroperasi melalui penyekat lonjakan, menghantar isyarat perjalanan kepada pemutus litar. Mekanisme dwi-fungsi ini menyediakan amaran awal dan penutupan kecemasan.

Memahami prinsip ini adalah penting kerana saiz geganti, ambang isipadu gas, dan masa tindak balas lonjakan mesti sepadan dengan peredaran minyak transformer dan keperluan penyelarasan skim perlindungan.

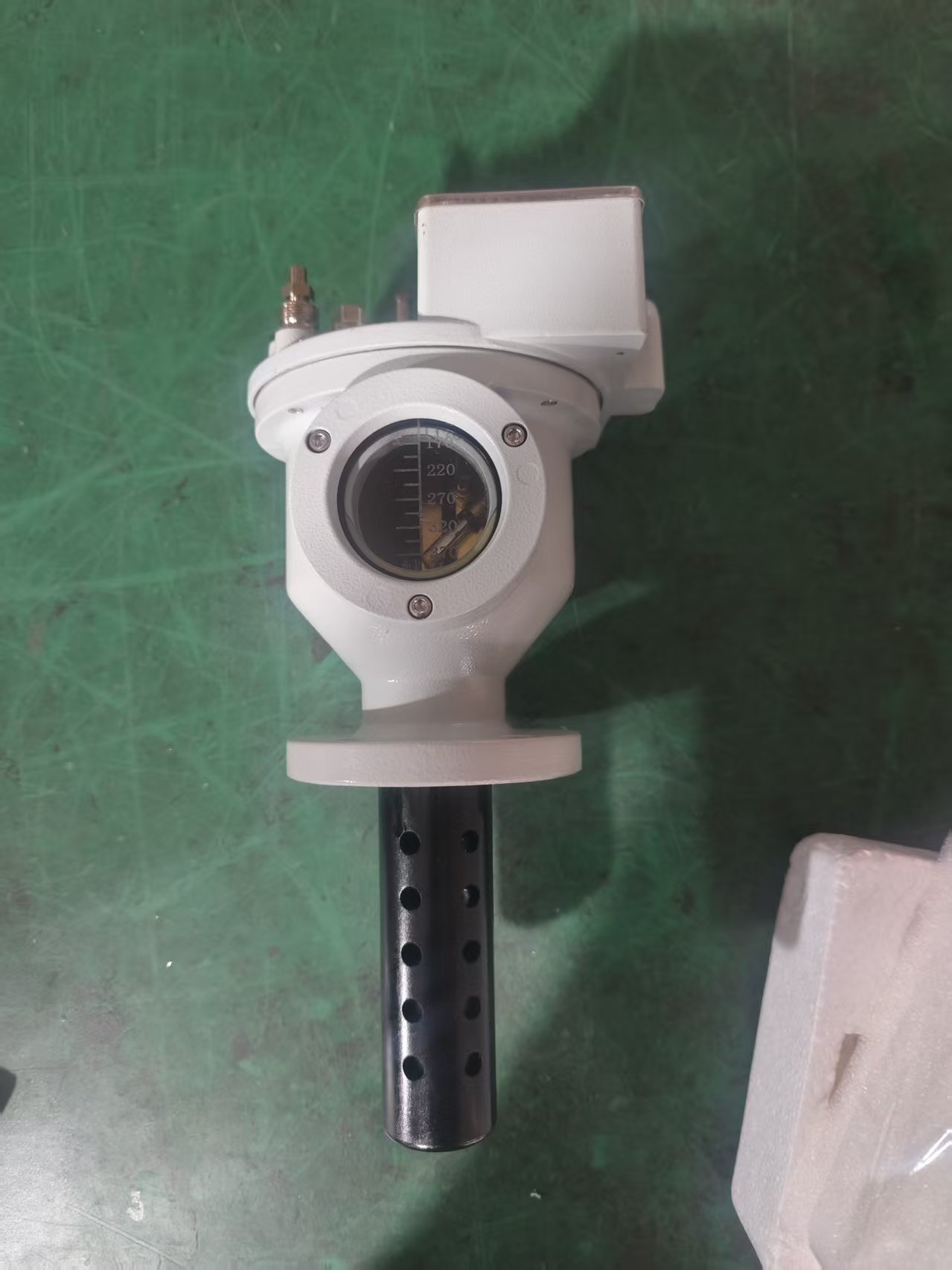

Kriteria Pemilihan Utama untuk Geganti Buchholz

Pertama, isipadu minyak transformer dan diameter paip. Geganti Buchholz datang dalam saiz sambungan paip DN25, DN40, DN50, DN80. Geganti mesti sepadan dengan diameter paip antara pengubah dan konservator. Ketidakpadanan boleh menyebabkan pengaliran minyak tidak betul, respon tertunda, atau isu pemasangan.

Kedua, kapasiti isipadu gas geganti. Relay menawarkan volum pengumpulan gas daripada 100 cm³ kepada 500 cm³. Untuk transformer isipadu minyak yang tinggi, kapasiti yang lebih besar mungkin diperlukan untuk mengumpul gas yang mencukupi untuk penggera yang boleh dipercayai sebelum perjalanan. Namun begitu, ambang penggera hendaklah cukup rendah untuk mengesan kerosakan kecil lebih awal.

Ketiga, kelas voltan dan tahap penebat sesentuh dan pendawaian geganti mesti sepadan dengan voltan tambahan dan litar kawalan pengubah. Kebanyakan geganti mempunyai sesentuh kering yang dinilai 250 V AC / 30 Di DC, tetapi penarafan yang lebih tinggi mungkin diperlukan untuk litar perjalanan terus. Perumahan geganti juga mesti menahan tekanan dalaman dan julat suhu pengubah.

Keadaan persekitaran—suhu persekitaran, kelembapan, dan getaran—juga mempengaruhi pemilihan. Komponen dalaman keluli tahan karat lebih disukai di kawasan kelembapan tinggi. Di zon seismik, pertimbangkan geganti dengan kestabilan mekanikal yang dipertingkatkan atau pilihan pemasangan alternatif. Akhirnya, pematuhan piawaian seperti IEC 60214 atau IEEE C57.12.00 boleh menentukan keperluan prestasi tertentu.

Jenis Geganti Buchholz dan Aplikasinya

Geganti Buchholz dikelaskan kepada reka bentuk apungan tunggal dan dua apungan. Geganti apungan tunggal menggunakan satu apungan untuk penggera dan lonjakan, sesuai untuk transformer yang lebih kecil di mana kos adalah kebimbangan utama. Geganti apungan dua mempunyai apungan berasingan untuk penggera dan trip, menawarkan tetapan ambang yang lebih tepat dan kebolehpercayaan yang lebih tinggi untuk transformer yang lebih besar atau kritikal.

Beberapa geganti termasuk penunjuk aras minyak atau injap pensampelan gas, memudahkan penyelenggaraan dan analisis gas diagnostik. Untuk transformer dengan aksesori pengubah pintar (cth., Pemantauan dalam talian berasaskan IoT), geganti dengan kenalan tambahan (cth., untuk pengukuran isipadu gas jauh) atau antara muka elektronik tersedia. Pilihan bergantung pada falsafah pemantauan pengubah dan strategi penyelenggaraan pengendali.

Varian lain ialah geganti Buchholz dengan sensor suhu terbina dalam atau digabungkan dengan peranti pelepas tekanan. Penyelesaian bersepadu ini mengurangkan kelengkapan paip tetapi mungkin mengehadkan fleksibiliti tetapan ambang. Nilaikan sama ada ciri tambahan sejajar dengan skema perlindungan keseluruhan dan elakkan daripada memperkenalkan satu titik kegagalan.

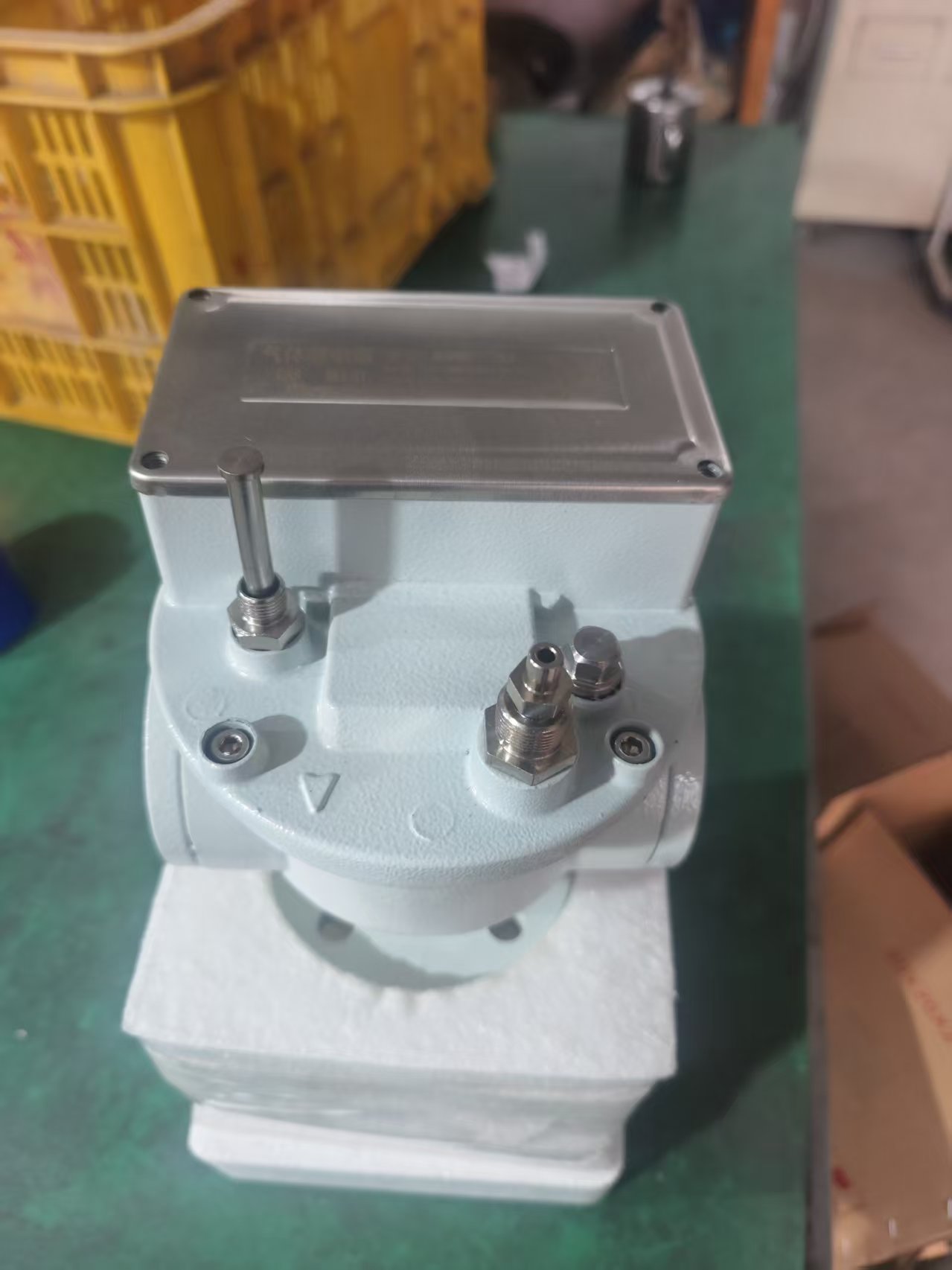

Pertimbangan Pemasangan dan Penyelenggaraan

Pemasangan yang betul adalah penting untuk prestasi geganti Buchholz. Pasang geganti dengan anak panah menghala ke arah aliran minyak dari pengubah ke konservator. Paip penyambung harus mempunyai cerun sedikit ke atas (biasanya 1–2%) ke arah konservator untuk membenarkan gas naik ke dalam geganti. Relay mesti mudah diakses untuk pemeriksaan berkala dan pensampelan gas.

Semasa pentauliahan, sahkan penggera dan ambang perjalanan dengan menyuntik aliran gas dan minyak pada kadar terkawal. Penyelenggaraan termasuk penyaliran berkala gas terkumpul, menyemak kebebasan terapung, dan menguji operasi hubungan. Untuk transformer dengan perubahan beban yang kerap, ayunan minyak boleh menyebabkan lonjakan palsu; memilih geganti dengan kelewatan masa (cth., 0.5–2 saat) boleh mengurangkan ini.

Gunakan susunan injap pintasan semasa penyelenggaraan supaya pengubah boleh terus beroperasi semasa geganti diservis. Periksa gasket dan pengedap geganti untuk mengetahui penuaan, dan ikuti garis panduan pengilang untuk selang waktu penggantian. Dokumentasi tetapan geganti dan keputusan ujian yang betul menyokong kebolehpercayaan jangka panjang.

Kesilapan Biasa yang Perlu Dielakkan Semasa Memilih Geganti Buchholz

Kesilapan biasa ialah memilih geganti berdasarkan diameter paip sahaja tanpa mengambil kira isipadu minyak dan kadar penjanaan gas. Geganti yang terlalu kecil boleh mengisi gas lebih awal, menyebabkan penggera palsu; geganti bersaiz besar boleh melambatkan pengesanan kerosakan. Sentiasa semak silang penarafan isipadu gas geganti terhadap jangkaan evolusi gas pengubah semasa kerosakan kecil.

Satu lagi kesilapan ialah mengabaikan penarafan suhu ambien geganti. Dalam iklim sejuk, peningkatan kelikatan minyak boleh melambatkan pergerakan gas dan mengubah masa tindak balas geganti. Geganti direka untuk operasi suhu rendah (cth., dengan pelincir khas atau saluran minyak yang lebih besar) diperlukan untuk pemasangan luar dalam keadaan beku.

Akhirnya, mengabaikan koordinasi dengan geganti perlindungan lain (cth., pembezaan atau lebihan arus) boleh menyebabkan jurang perlindungan atau gangguan gangguan. Tetapkan masa perjalanan dan ambang geganti Buchholz supaya ia tidak beroperasi sebelum pemutus hulu semasa peristiwa tidak kritikal. Kajian penyelarasan perlindungan yang menyeluruh disyorkan sebelum memuktamadkan tetapan geganti.

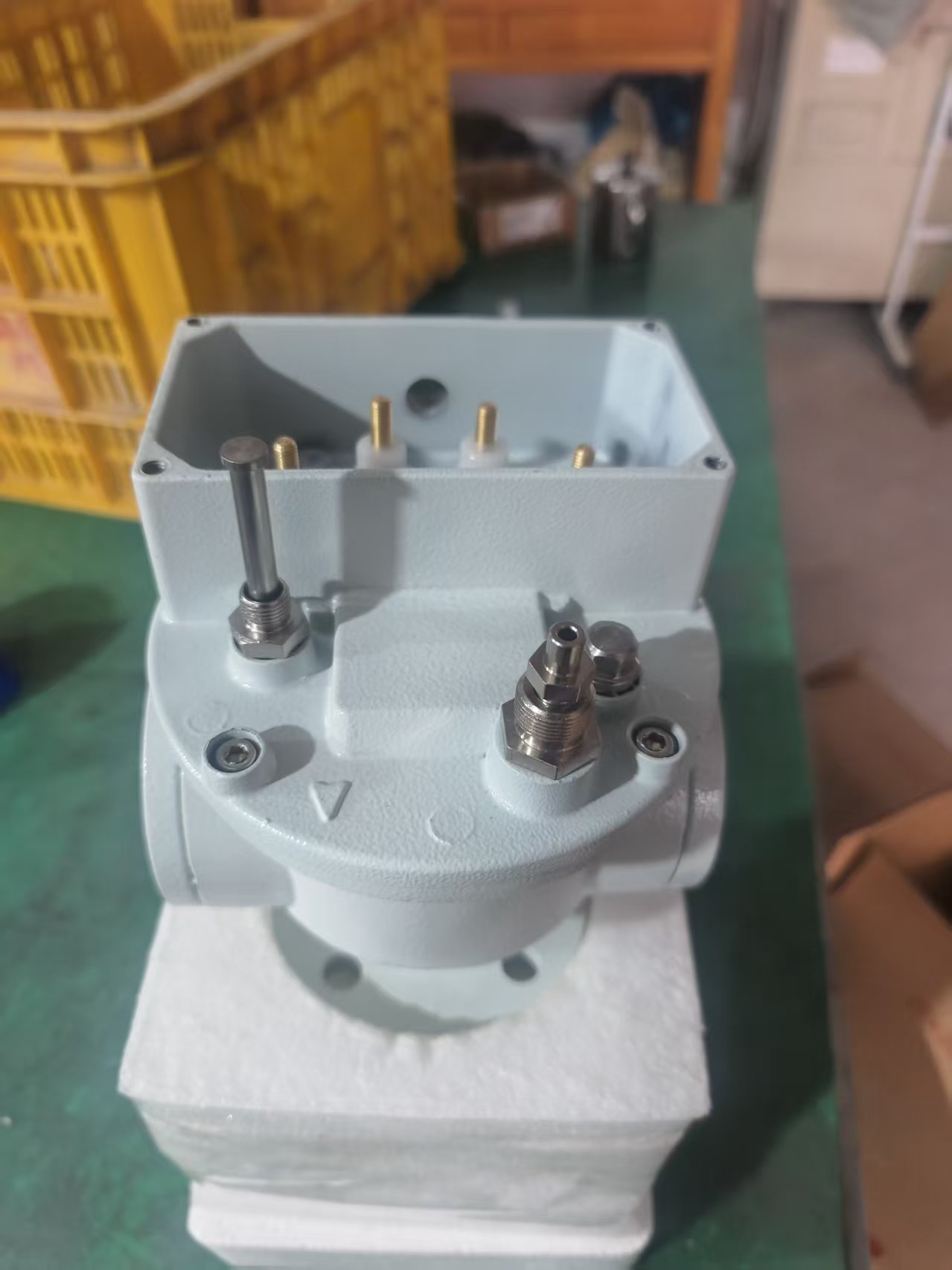

Syor Akhir untuk Memilih Geganti Buchholz Anda

Untuk memilih geganti Buchholz yang betul, kumpulkan spesifikasi transformer: isipadu minyak, diameter paip, kelas voltan, dan ciri-ciri gas sesar yang dijangka. Kemudian tentukan penggera yang diperlukan dan ambang perjalanan berdasarkan falsafah dan piawaian perlindungan. Padankan penilaian mekanikal dan elektrik geganti dengan persekitaran pemasangan.

Pertimbangkan sama ada reka bentuk apungan tunggal atau dua apungan lebih sesuai dengan keperluan dan bajet kebolehpercayaan anda. Untuk transformer kritikal, geganti apungan dua dengan keupayaan pensampelan gas dan antara muka pemantauan jauh selalunya wajar. Sentiasa sahkan pematuhan geganti dengan piawaian yang berkenaan dan dapatkan dokumentasi untuk tetapan dan ujian.

Akhirnya, merancang pemasangan yang betul dan penyelenggaraan berterusan. Geganti Buchholz yang dipilih dengan baik dan dipasang dengan betul memberikan sensitif, perlindungan yang boleh dipercayai untuk transformer terendam minyak anda, membantu mencegah kegagalan bencana dan memanjangkan hayat peralatan.
