Principais conclusões
- Os indicadores magnéticos usam acoplamento magnético sem contato para maior precisão e menor manutenção.
- Os indicadores do tipo flutuante são mais simples e baratos, mas requerem manutenção mais frequente.
- Escolha magnético para ambientes exigentes (alta temperatura, pressão, vibração); tipo float para orçamento econômico, aplicações não críticas.
- Considere o custo total do ciclo de vida, não apenas o preço inicial, ao selecionar um indicador.
Como escolher: Resposta Direta
Ao selecionar entre indicadores de nível de óleo magnéticos e flutuantes, os principais fatores são requisitos de precisão, condições ambientais, capacidades de manutenção, e orçamento. Indicadores magnéticos (por exemplo, tipos de abas magnetostritivas ou magnéticas) são adequados para monitoramento de alta precisão, ambientes agressivos, e configurações de baixa manutenção, enquanto os indicadores do tipo float fornecem um custo-benefício, solução mais simples para aplicações menos exigentes onde a inspeção regular é viável.
A escolha se resume a priorizar a confiabilidade a longo prazo e manutenção mínima (magnético) versus economia inicial e operação mecânica simples (tipo float). Temperatura, vibração, pressão, e o tipo de óleo também influenciam a decisão. Este artigo fornece uma comparação detalhada para ajudá-lo a avaliar ambas as tecnologias em relação às suas necessidades específicas..
Como funcionam os indicadores magnéticos de nível de óleo
Os indicadores magnéticos de nível de óleo usam um mecanismo de acoplamento magnético para transmitir a posição da bóia a um indicador externo sem contato direto com o óleo. Uma bóia contendo um ímã permanente se move com o nível do líquido, e seu campo magnético aciona um ímã seguidor ou uma série de abas magnéticas na parte externa da câmara. Este projeto elimina vedações mecânicas e peças móveis dentro do tanque, reduzindo riscos de vazamento e desgaste.
Configurações comuns são sensores magnetostritivos (que medem o tempo de vôo de um pulso magnético) e indicadores de aba magnética (que exibem uma mudança de cor visível conforme as abas giram). Ambos os tipos oferecem alta precisão, normalmente dentro de ±1 mm, e pode operar sob altas pressões e temperaturas extremas. Eles são amplamente utilizados em transformadores, tanques de armazenamento de petróleo, e vasos de processo industrial, ao lado acessórios de proteção de transformadores, onde o monitoramento preciso do nível é crítico.

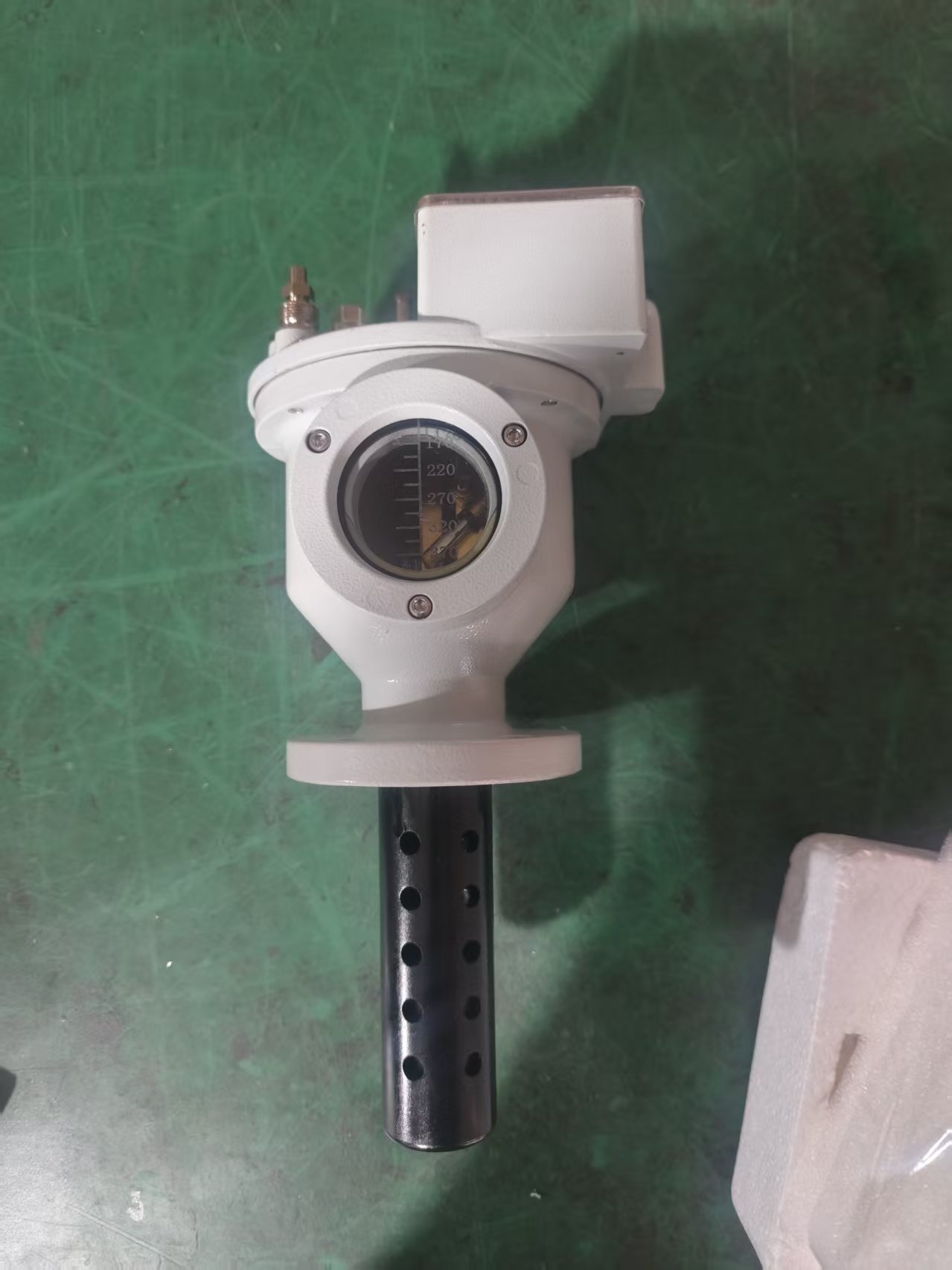

Como funcionam os indicadores de nível de óleo do tipo flutuante
Os indicadores de nível de óleo do tipo flutuante operam por um princípio mecânico direto: um flutuador flutua na superfície do líquido, e seu movimento é transferido através de uma alavanca, haste, ou eixo rotativo a um indicador visual ou transmissor. O flutuador geralmente é feito de materiais resistentes à corrosão, como aço inoxidável ou plástico, e a ligação é selada para evitar vazamento de óleo. Projetos mais simples mostram o nível através de um visor ou de um ponteiro em uma escala.
Esses indicadores são geralmente mais baratos que os tipos magnéticos e são fáceis de instalar e manter. No entanto, eles são mais suscetíveis ao desgaste de peças móveis, vibração, e sujando, exigindo calibração e inspeção periódicas. A precisão é moderada, normalmente dentro de ±5–10 mm, e podem não ser adequados para temperaturas ou pressões muito altas, a menos que sejam especialmente projetados. Eles permanecem comuns em aplicações onde o custo é uma preocupação primária e o meio ambiente é relativamente benigno.
Principais diferenças entre indicadores magnéticos e do tipo flutuante
A distinção fundamental está no princípio de funcionamento: indicadores magnéticos usam acoplamento magnético sem contato, enquanto os indicadores do tipo flutuante dependem de ligação mecânica direta. Essa diferença afeta a precisão, durabilidade, manutenção, e custo. A tabela abaixo resume as principais dimensões de comparação.
Indicadores magnéticos geralmente oferecem precisão superior, vida útil mais longa, e menor manutenção porque não possuem peças móveis dentro do tanque. Os indicadores do tipo flutuante são mais simples e mais baratos, mas exigem atenção mais frequente e são menos tolerantes a condições adversas.. Ambos os tipos podem ser adaptados para diferentes geometrias de tanques e sinais de saída, mas a escolha deve estar alinhada com as demandas operacionais específicas.
| Recurso | Indicador Magnético | Indicador tipo flutuante |
|---|---|---|
| Princípio de Medição | Acoplamento magnético sem contato | Articulação flutuante mecânica direta |
| Precisão | Alto (normalmente ±1 mm) | Moderado (normalmente ±5–10 mm) |
| Manutenção | Baixo (sem peças móveis dentro do tanque) | Inspeção e calibração periódicas |
| Adequado para alta temperatura | Sim (até 400°C com design adequado) | Limitado (depende dos materiais) |
| Adequado para alta pressão | Sim (can exceed 100 bar) | Limitado (typically below 10 bar) |
| Vibration Resistance | Excelente | Moderado |
| Leakage Risk | Muito baixo | Higher due to seals |
| Custo | Custo inicial mais alto | Menor custo inicial |
| Lifecycle Cost | Lower over time | Higher due to maintenance |
| Output Options | Analog (4-20 mA), digital, visual | Visual, switch, limited analog |
Selection Criteria Based on Application Conditions
For transformer oil level monitoring, magnetic indicators are often preferred because of their high reliability and ability to withstand the thermal and electrical stresses inside a transformer, which also houses other protection devices such as Relés Buchholz. They are also better suited for pressurized systems and volatile environments where leakage must be minimized. Float-type indicators may be sufficient for simple oil storage tanks or non-critical level indication where periodic manual checks are acceptable.
Consider the following conditions when choosing: operating temperature and pressure range, presence of vibration or shock, required measurement accuracy, exposure to corrosive or viscous fluids, the need for remote monitoring, and the relevance of Buchholz relay vs pressure relief for protection. Magnetic indicators can be fitted with 4-20 mA transmitters or digital outputs, while float-type indicators can also be equipped with switches or transmitters, but often with lower precision. Evaluate the total cost of ownership, including installation, manutenção, and replacement frequency, to make an informed decision.
Conclusion and Recommendations
Resumindo, magnetic oil level indicators are the superior choice when high accuracy, baixa manutenção, and long-term reliability are required, especially in demanding environments like transformers and high-pressure vessels. Float-type indicators remain a viable option for budget-constrained, aplicações não críticas onde a simplicidade e a facilidade de reparo são valorizadas. A decisão deve ser baseada em uma avaliação completa das condições específicas do seu processo, requisitos de segurança, e custos do ciclo de vida.
Para a maioria das tarefas industriais de monitoramento de nível de óleo, o tipo magnético oferece um melhor retorno do investimento apesar do custo inicial mais elevado. No entanto, se o seu sistema já usa indicadores do tipo float e o ambiente é estável, a atualização pode não ser necessária. Consulte sempre um engenheiro de instrumentação qualificado para avaliar a compatibilidade do indicador selecionado com o seu tipo de óleo, projeto do tanque, e normas regulatórias.
Perguntas frequentes
Qual é a principal vantagem dos indicadores magnéticos de nível de óleo?
A principal vantagem é alta precisão e confiabilidade com manutenção mínima. O acoplamento magnético sem contato elimina peças móveis dentro do tanque, reduzindo riscos de desgaste e vazamento, e permitindo a operação sob temperaturas e pressões extremas.
Quando devo escolher um indicador do tipo flutuante em vez de um magnético?
Os indicadores do tipo float são adequados para aplicações onde o custo é uma preocupação principal, os requisitos de precisão são moderados, e o ambiente não é hostil (por exemplo, baixa pressão, baixa vibração). Eles também são mais fáceis de reparar e substituir, tornando-os práticos para monitoramento de nível não crítico.
Os indicadores magnéticos são mais caros que os indicadores do tipo flutuante??
Sim, indicadores magnéticos geralmente têm um preço inicial de compra mais alto. No entanto, sua vida útil mais longa e menores necessidades de manutenção geralmente resultam em um custo total de propriedade mais baixo ao longo do tempo, especialmente em ambientes industriais exigentes.
